高精度 CNC 加工ビレットアルミニウムバルブカバー

エンジニアリング機能とビレット加工アーキテクチャ

極めて高い熱安定性と寸法精度を実現するために設計されたゼロボイド アルミニウム ビレット フライス加工。-

-高精度 CNC 加工ビレット アルミニウム バルブ カバー アセンブリは、要求の厳しい自動車用途、レース エンジン、アフターマーケットのパフォーマンス アップグレード向けに設計されています。これらのカバーは、多軸フライス加工を使用して固体の 6061- T6 または 7075-T6 航空宇宙用アルミニウム ビレット ブロックから完全に機械加工されており、OEM 鋳造アルミニウムまたはプラスチックのバルブ カバーに伴う構造的な亀裂、油の浸出、気孔の破損モードを排除します。

各バルブ カバーは最終機械加工の前に専用の応力除去熱サイクルを経て、長期的な熱安定性が保証されます。-合わせ面は、0.02 mm 以下の平坦度公差を達成するために精密研磨されており、最大 120 度の極端なシリンダー ヘッド温度下でも反りを防止します。当社は、カスタムのスパーク プラグ ウェル寸法、統合されたオイル バッフル システム、および特殊なブリーザー構成を使用して、少量から大量の生産、短期間のプロトタイピング、-プライベート ラベルの生産をサポートしています。{{10}5軸CNC加工サービス.

技術仕様とエンジニアリングベンチマーク

高性能エンジン アプリケーション向けの包括的な材料、公差、表面仕上げの指標。-

当社のすべての技術的寸法と材料規格アルミニウムCNC機械加工部品厳格な測定プロトコルを通じて検証されています。

実際の-事例とエンジニアリング障害分析

実際のトラックテストとクライアントのフィールドレポートから導き出された根本原因分析と修正プロトコル。{0}

V8 マッスルカーのカバーの熱による歪みとオイルの滲み

· 故障モード:標準室温公差（平面度 0.05 mm）に合わせて機械加工された V8 アルミニウム バルブ カバーの初期の生産では、エンジン温度が 100 度を超える長時間のサーキット走行により、エッジの歪みやオイルの浸出が発生しました。-

· 根本原因の分析:押し出しアルミニウム ビレットの残留内部応力は、高温のエンジン動作サイクル中に解放され、広い表面範囲にわたって機械的歪みを引き起こします。{0}

· 設計されたソリューション:2 段階の熱安定化プロセスを実装しました。-粗加工の後に、最終的な精密フライス加工の前に、-サブゼロおよび熱応力除去時効-が行われます。合わせ面は鏡面研磨を施し、平面度を0.02mm以下に保ちます。すべての新しい構造は 10 サイクルの熱衝撃試験 (-20 度から 120 度) を受けます。検証に合格するには、熱歪みが 0.01 mm 以下である必要があります。

JDM エンジンの点火コイル パックのボアのミスアライメント

· 故障モード:オリジナルの OEM CAD 図面に従って製造された CNC バルブ カバーでは、組み立て中にアフターマーケットの高出力点火コイルの 30% にクリアランスの問題が発生し、不完全な着座とシリンダの失火を引き起こしました。-

· 根本原因の分析:工場 OEM の図面には、アフターマーケットの二次パフォーマンス コイルに見られる寸法の差異が考慮されていません。

· 設計されたソリューション:主流の OEM とアフターマーケットの点火コイルをカバーする物理的適合データベースを作成しました。合計公差スタック-は、コイル取り付け穴とシール チャネル全体に再配分されます。すべての最初の製品は物理的にテストされ、-プラグ力ゲージと引張力ゲージを使用してターゲット コイル パックに取り付けられます。-、-手動調整なしで 99% 以上の組み立て成功率を保証します。

高頻度のメンテナンスによるネジ山除去-

· 故障モード:レース週末の検査中に頻繁に取り外されるトラック仕様の陽極酸化アルミニウム製バルブ カバーは、3 ～ 5 回のメンテナンス サイクル後にアルミニウムのネジ山が剥がれてしまいました。

· 根本原因の分析:化学的な陽極酸化塩により雌ねじのピッチ公差が変化し、生のアルミニウムねじには高周波トルクに耐えるせん断強度が不足します。-

· 設計されたソリューション:標準化されたスレッド保護オプション:

1. 路上でのアプリケーション:ネジ穴は陽極酸化処理の前にシリコン プラグでマスキングされ、{0}}コーティング後に再タップ-して、ファスナーのスムーズなかみ合いを確保します。

2. レースとトラックのアプリケーション:高応力のネジ穴には-事前に取り付けられています精密ねじ加工能力、高トルク下での 50 組み立てサイクルを超えてねじ山疲労寿命を延長します。

独自の品質基準とプロセスの差別化要因

高度な製造制御により、構造の完全性と正確なコンポーネントの取り付けが保証されます。

熱安定性管理

室温の許容範囲のみを記録する標準的な機械工場とは異なり、{0}私たちの施設は高温における構造の安定性を管理します。{1}応力緩和熱処理を CNC ワークフローに統合することで、内部応力ベクトルが中和されます。{3}}高い熱負荷が続いても合わせ面は平らな状態を保ち、長年の使用によるオイル漏れを防ぎます。

点火コイルクリアランスマトリックス

当社は図面の公称寸法のみに依存するわけではありません。当社のエンジニアリング チームは、コイル ポケットの形状を実際の点火コイルのプロファイルに合わせます。-精密なクリアランス公差により、ゴムブーツの挟み込みを防止し、確実な電気接触を保証し、点火プラグウェルへの湿気の侵入を排除します。

スレッド保護規格

未加工のアルミニウムネジは、頻繁なメンテナンスにさらされるとすぐに劣化します。当社は、プロセス固有のソリューションを導入することで、ねじのかじりや剥がれを軽減します。-標準的な市販部品の保護マスキングや、耐久性の高いモータースポーツ用途向けの工場で取り付けられた Helicoil インサート-などです。-

加工ビレットアルミニウムと標準の鋳造およびOEMプラスチックカバーの比較

構造の耐久性と耐疲労性を強調した性能の比較。--

材料の選択とエンジンのアプリケーションガイド

ストリート、サーキット、プライベート ラベルの要件に合わせて最適な合金と表面処理を選択します。{0}}

材料性能の内訳

AL 6061-T6

· 特徴:高い強度対重量比、優れた耐食性、均一な陽極酸化処理。

・推奨用途：ストリートパフォーマンスビルド、毎日運転される車両、ショーカー、および標準的なアフターマーケット交換ライン。

・ 考慮：降伏強度は 7075 より低い。極度に振動の大きいオフロード レーシング フレームには推奨されません。{1}

AL 7075-T6

· 特徴:亜鉛-合金の航空宇宙用アルミニウム、極めて高い引張強度 (570 MPa)、高い疲労耐性。

・推奨用途：プロのモータースポーツ シリーズ、耐久レース、ブーストされたレース エンジンは激しい振動にさらされています。当社の専門知識について詳しくはこちら7075-T6アルミ加工オプション。

・ 考慮：原材料コストの上昇。明るい色合いの陽極酸化処理中に、明るい色の変化が発生する可能性があります（タイプ III ハードコートを推奨）。{0}}

アプリケーションプロファイルのマッチング

・ストリートパフォーマンス：タイプ II 陽極酸化処理と標準マスクねじ保護を備えた 6061-T6 を選択します。最高のコストパフォーマンス比-。

· モータースポーツ / レース:タイプ III ハードコート陽極酸化処理と工場出荷時のヘリコイル インサートを備えた 7075-T6 を選択します。最大限の熱サイクルと高頻度のメンテナンスを考慮して設計されています。

· プライベートブランドブランド:レーザーエッチングされたロゴ、カスタム陽極酸化処理のカラーマッチング、リテールボックスパッケージを備えた 6061-T6 を選択してください。

包括的な品質管理と検査プロトコル

6 層の検証フレームワークにより、厳しい許容誤差と欠陥のない納品が保証されます。{0}

1. 原材料の検証:材料試験レポート (MTR) は、機械加工前に化学組成のコンプライアンスを保証するために、発光分光法を使用してバッチごとに検証されます。

2. 最初の商品検査 (FAI):満杯三次元測定機の精密検査レイアウトはすべての生産実行の最初の部分で実行されます。シールチャネルの深さや点火コイルの同心度などの主要なパラメータが記録されます。

3.-プロセス品質管理 (IPQC):自動工具摩耗モニタリングと 5 部品ごとの寸法サンプリングにより、工具劣化のドリフトを防止します。{0}

4. 専用の表面とシールの監査:完成したバルブ カバーの 100% が、表面粗さ計テスト (Ra 1.6 μm 以下) および表面平坦度のダイヤル インジケーター グリッド検査 (0.02 mm 以下) に合格します。

5.-陽極酸化後の検査:スレッドのゴー/ノーゴー プラグのテストと表面コーティングの厚さの検証（最小 20 μm 仕様）。

6. 輸出梱包標準:カスタム-カット-された高密度 EPE フォーム クレードルは、海上および航空貨物の輸送中にシール リップ、ネジ接続、化粧面を保護します。

標準化された製造およびプロトタイピングのワークフロー

最初の CAD DFM レビューから 7 日間の迅速なサンプル納品と量産まで。

ステップ 1: 技術図面の提出– お客様は 2D/3D CAD モデル (STEP、IGS、DWG) をアップロードします。

ステップ 2: DFM 分析と商業見積– エンジニアは製造性を考慮した設計のレビューを実施し、24 時間以内に見積もりを返します。

ステップ 3: ラピッドプロトタイピング– 機械加工、表面仕上げ、FAI レポートは 7 営業日以内に完了します。

ステップ 4: サンプルの検証– お客様は、物理的な取り付けとエンジンの熱試験を実施します。

ステップ 5: バッチ生産– バッチトレーサビリティレポートに裏付けられた大規模な生産実行 (10 ～ 15 日)。

互換性のあるエンジン プラットフォームと適用範囲

JDM パフォーマンス、アメリカン マッスル、ヨーロピアン ターボ、カスタム レーシング ビルドに合わせて調整された装備。

JDMパフォーマンスプラットフォーム

Inline-4、Inline-6、およびロータリー エンジン バルブは、アプリケーション (RB26、2JZ、K シリーズ、EJ25 など) をカバーします。

アメリカン マッスル & トラック

高クリアランスのバルブトレイン カバーを必要とする V8 スモール-ブロックおよびビッグ-ブロック プラットフォーム。-

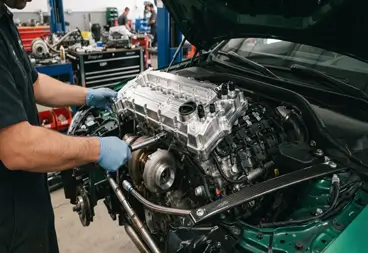

ヨーロッパのスポーツプラットフォーム

ターボチャージャー付きユーロエンジンプラットフォームでは、PCV/オイルバッフル分離の改善が必要です。

カスタム レーシング プラットフォーム

カスタム ドライサンプ セットアップ エンジンの構築、ドラッグ レース、耐久レース エンジン。{0}

ビレットアルミニウムバルブカバーのお見積りを依頼する

よくある質問





01.一部のカスタム CNC 機械加工バルブ カバーが熱サイクル後に歪んだり、オイルが漏れたりするのはなぜですか?

標準の機械加工されたカバーは、エンジンが高温になると残留内部応力が解放されると歪みます。最終的なフライス加工の前に、-氷点下および熱応力緩和エージング-を適用し、合わせ面の平坦度を 0.02 mm 以下に保ち、-20 度から 120 度までの熱サイクルを繰り返した後でも漏れのない性能を保証します。-

02.黒陽極酸化ビレットアルミニウムバルブカバーは色あせや熱による変色に耐えられますか?

はい。当社の黒色陽極酸化ビレット アルミニウム バルブ カバーは、高温染料による MIL-A-8625 タイプ II またはタイプ III ハードコート プロセスを使用しています。コーティングの厚さは 20μm 以上に達し、最大 120 度の極端なエンジン ベイ温度に長時間さらされても、紫外線による分解や色褪せを防ぎます。

03.メーカーから注文されたカスタム CNC ビレット バルブ カバーで適切なコイル パック クリアランスを確保するにはどうすればよいですか?

カスタム CNC ビレット バルブ カバーのメーカーとして、当社は OEM およびアフターマーケット コイル パックの物理的適合データベースを維持しています。ボアは厳密な同心度公差に従って機械加工され、プラグ-および-プルゲージで物理的に検証され、コイルブーツの挟み込みや失火の問題を排除します。

04.純正アルミバルブカバーをPCVバッフル内蔵で図面通りに加工して頂けますか？

はい。複雑なPCV内部オイルバッフルシステムを含め、図面に基づいたOEMアルミバルブカバーの加工も承ります。統合された多段バッフル プレートは、空気がブリーザー ポートから出る前に油滴を捕捉し、ターボチャージャーやインテーク マニホールドへのオイルの吹き込みを防ぎます。-

05.CNC 加工による高性能レーシング バルブ カバー サービスを提供する際に、どのようにしてネジ山剥離を防ぐことができますか?

CNC 加工の高性能レーシング バルブ カバー サービスでは、{0}304 ステンレス鋼のヘリコイル ワイヤー インサートを高応力ファスナーの穴に事前に取り付けます。-これにより、トラック整備士は、軟質アルミニウムのネジ山がかじりついたり剥がれたりすることなく、50+ メンテナンス サイクルにわたって繰り返しファスナーにトルクを与えることができます。

06.プライベートブランドのカスタムロゴをレーザー彫刻したアルミニウムバルブカバーを提供できますか?

はい。当社では、精密ファイバーエッチングされたブランドロゴ、部品番号、またはエンジン仕様をレーザー彫刻したアルミニウム バルブ カバーを提供しています。-ロゴは、ハイ コントラストのシルバー アルミニウムに対して陽極酸化処理後に-適用することも、-微妙なブランド化のために陽極酸化処理前に適用することもでき、完全なプライベート ラベルの生産をサポートします。

技術的な DFM レビューと製作見積をリクエストする

2D/3D CAD 図面 (STEP、IGS、PDF) を今すぐ当社のエンジニアリング チームに送信してください。

24 時間以内に技術的な製造可能性設計 (DFM) 分析、公差評価、透明性のある見積もりを受け取ります。
